Ekierka 30°, montaż PIONOWY Magnelis®

Producent: iONTEC

INDEX: EKIERKA 30 PION M

Numer produktu: EKIERKA 30 PION M
Informacja o produkcie "Ekierka 30°, montaż PIONOWY Magnelis®"

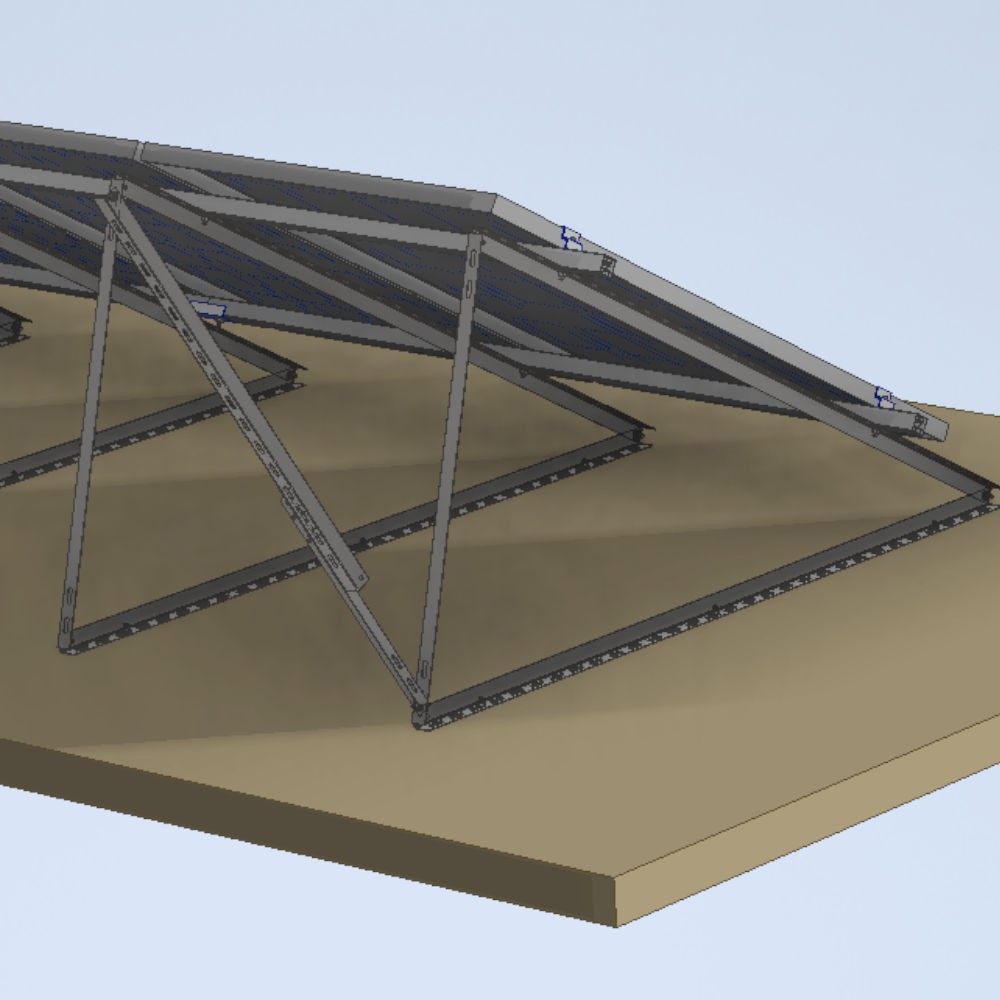

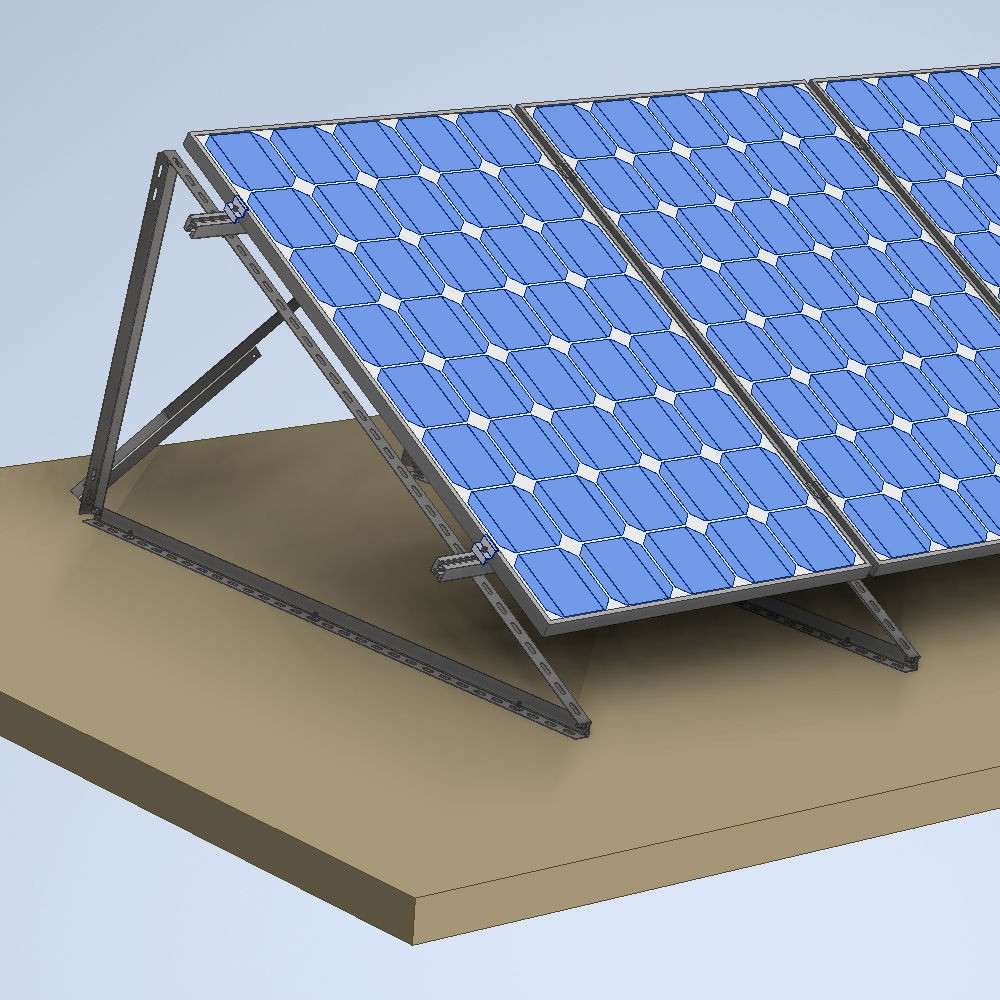

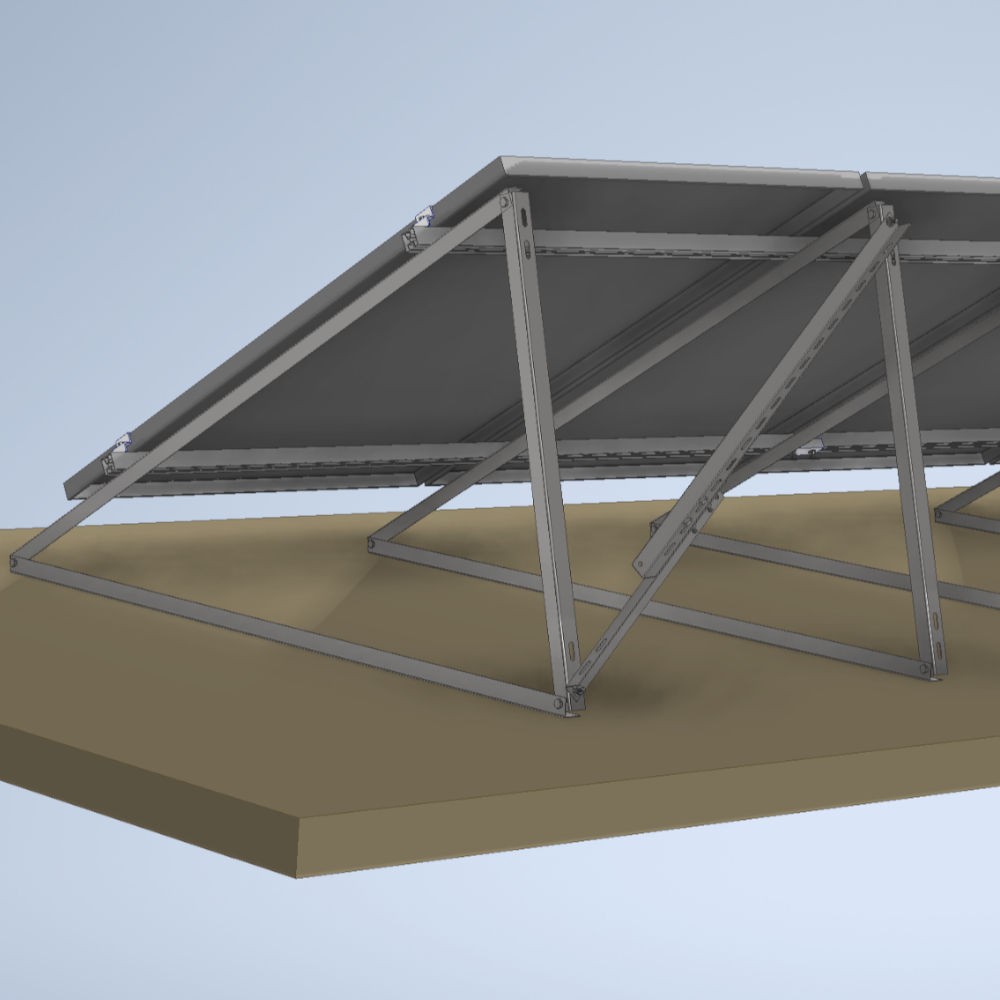

Ekierka umożliwia montaż paneli fotowoltaicznych w pionie na dachu płaskim lub dachu o niewielkim nachyleniu. Kąt nachylenia paneli 30°.

Specyfikacja:

  • EKIERKA 30 PION M
  • Kąt nachylenia paneli: 30°
  • Orientacja paneli: pionowa
  • Materiał: stal S350GD + ZM310 (powłoka Magnelis®)
  • Wymiary kątowników: 39 x 39 x 2 mm
  • Śruby M10 x 25: stal nierdzewna A2
  • Nakrętki M10: stal nierdzewna A2

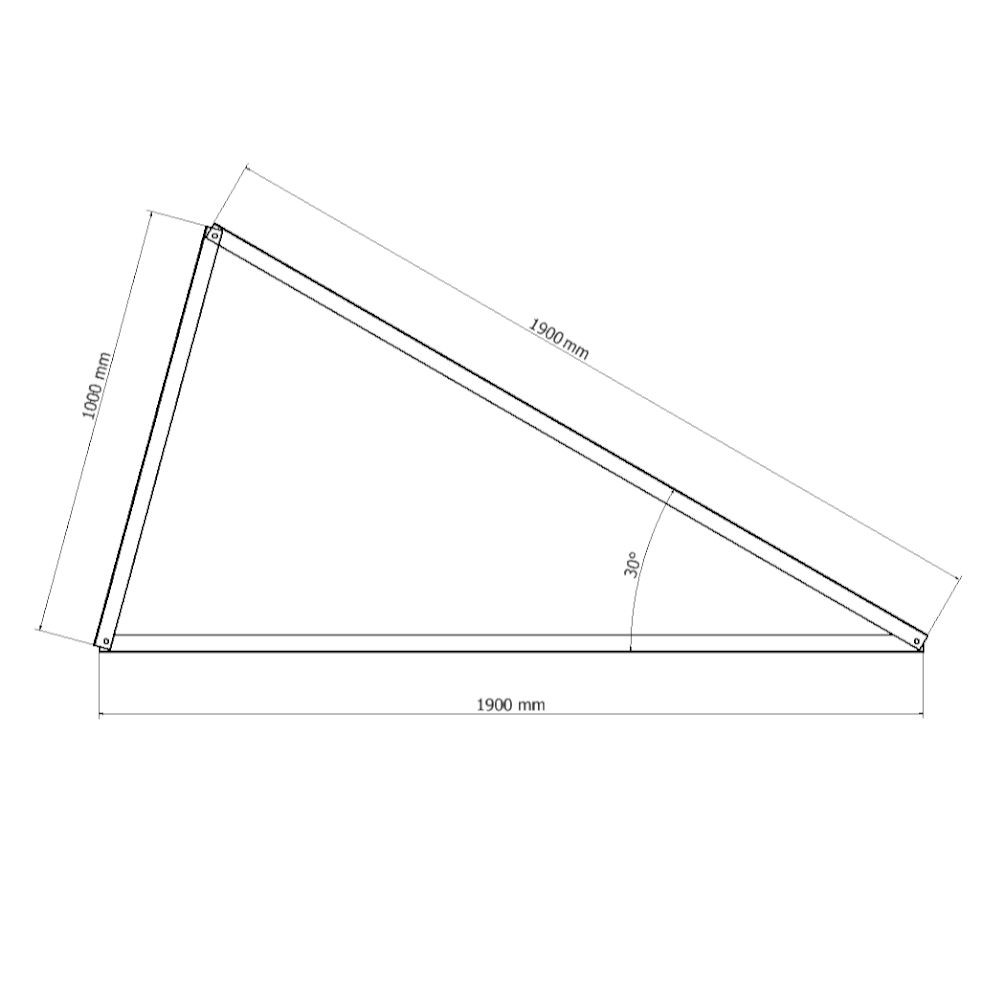

  • Wymiary ekierki: 1900 x 1000 x 1900 mm
  • Masa: 5,3 kg

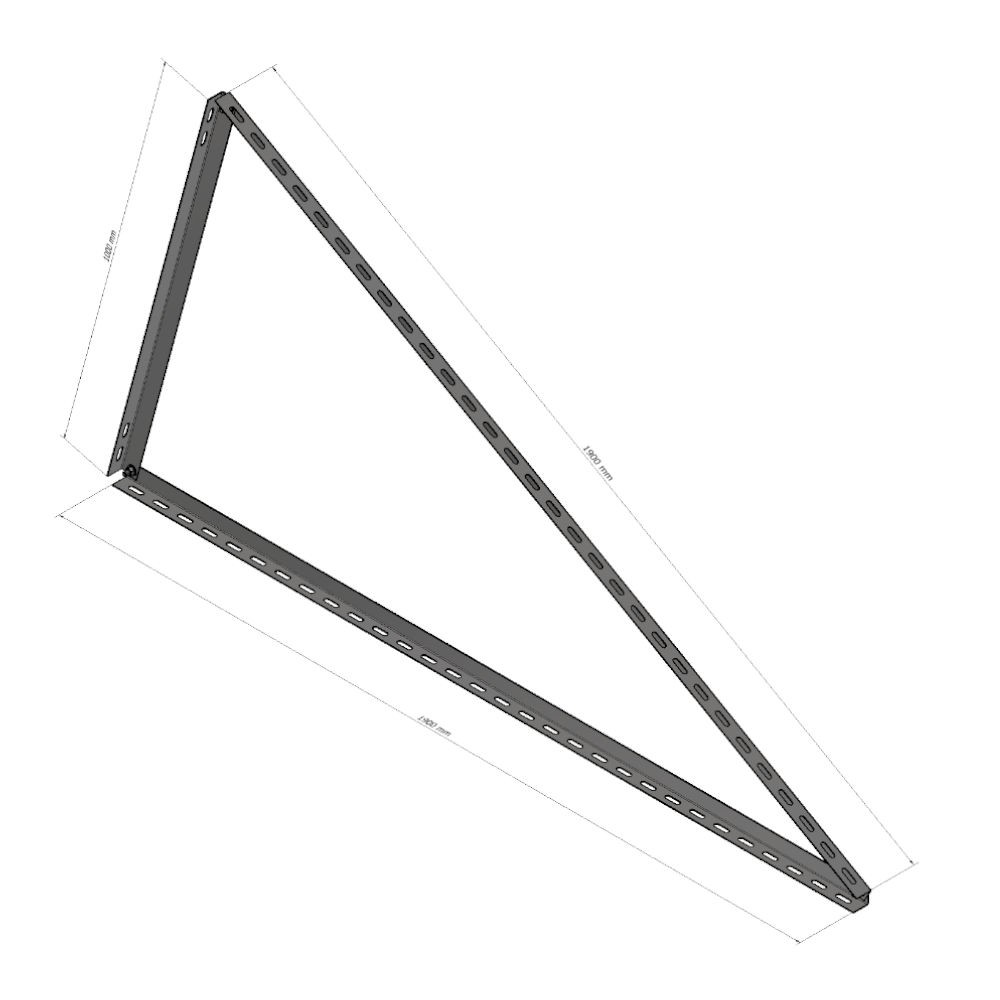

Zawartość zestawu:

  • Kątownik L=1900 mm - 2 szt.
  • Kątownik L=1000 mm - 1 szt.
  • Śruba sześciokątna M10 x 25 - 3 szt.
  • Nakrętka kołnierzowa M10 - 3 szt.

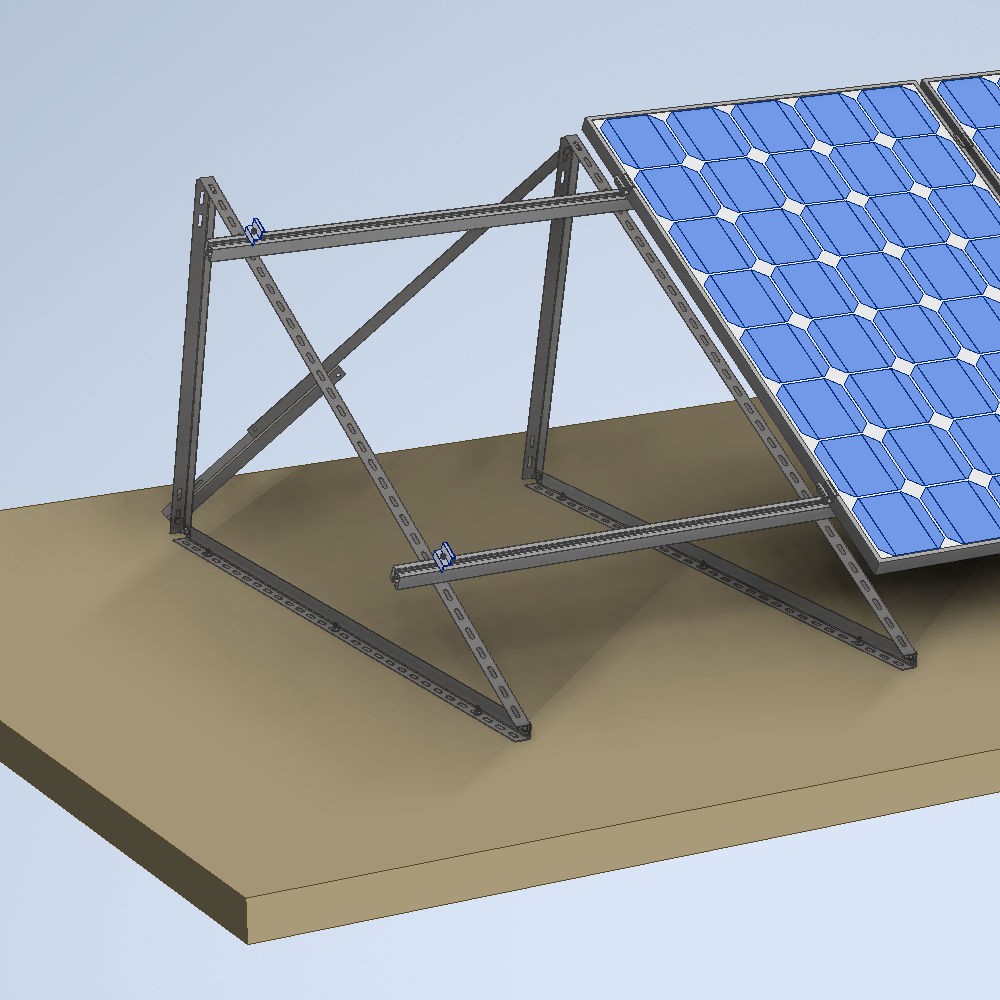

UWAGA! Do każdego rzędu ekierek należy użyć co najmniej dwóch stężeń Magnelis® --> Stężenie uniwersalne Magnelis®

Instrukcja montażu do pobrania w -----> Dziale FAQ.  W tym miejscu znajdują się instrukcje do wszystkich dachowych systemów montażowych w których ten element jest wykorzystywany.

Parametry ogólne:
Elementy: Ekierki
Kąt nachylenia [stopnie]: 30
Montaż ekierki: Pionowy
Masa [kg]: 5.37
Wymiary [mm]: 44.0 x 1900.0 x 44.0
