Przekładniki

Wyświetlono: 1-6 z 6

Pokaż:

Przekładnik prądowy CT Kit 120 A/40 mA Sofar

Producent: Sofar

INDEX: 014.01200015-0

Zaloguj się, aby zobaczyć cenę

Przekładnik prądowy CT Kit 200 A Sofar

Producent: Sofar

INDEX: 014.01200008-08

Zaloguj się, aby zobaczyć cenę

Przekładnik prądowy 250 A SolarEdge

Producent: SolarEdge

INDEX: SECT-SPL-250A-A

Zaloguj się, aby zobaczyć cenę

Przekładnik prądowy 100 A SolarEdge

Producent: SolarEdge

INDEX: SECT-SPL-100A-A

Zaloguj się, aby zobaczyć cenę

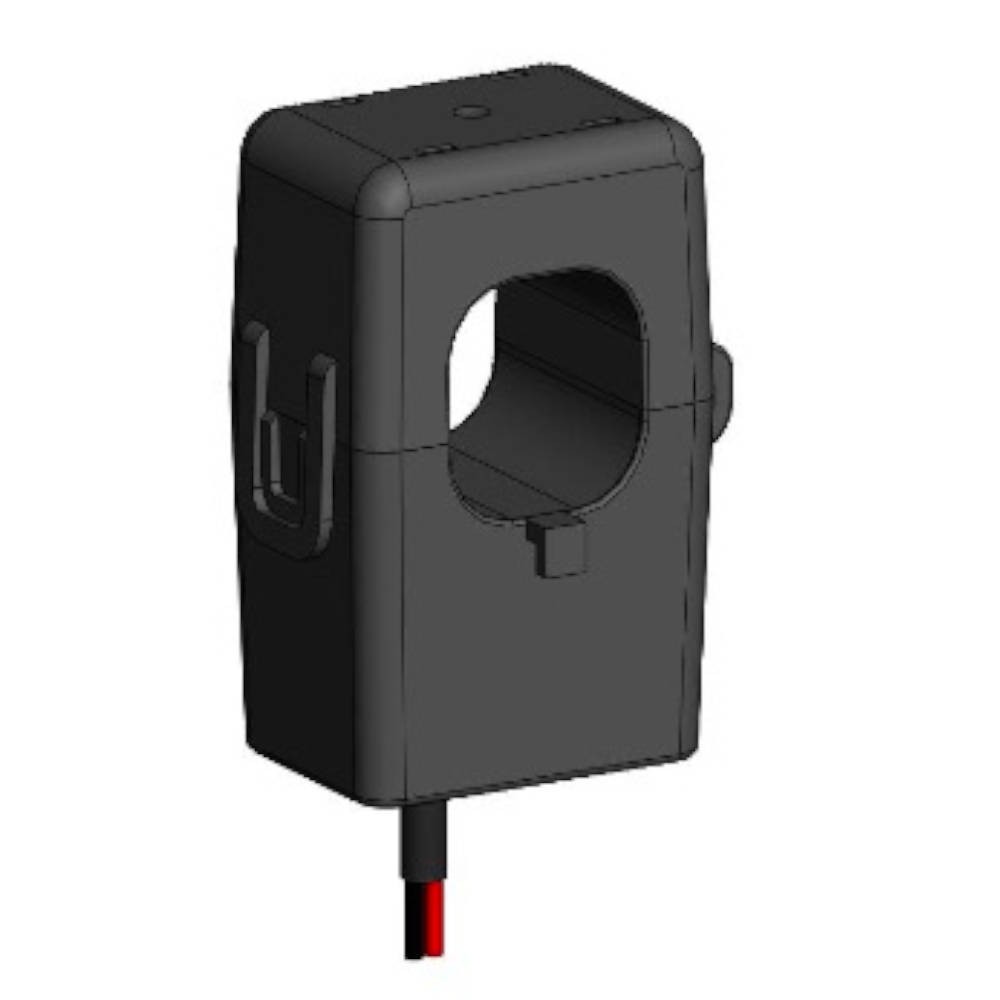

Przekładnik prądowy CT Kit 300 A Sofar

Producent: Sofar

INDEX: 014.01200011-0

Zaloguj się, aby zobaczyć cenę

Przekładnik prądowy 1000 A 52 mm SolarEdge

Producent: SolarEdge

INDEX: SECT-SPL-1000A-A

Zaloguj się, aby zobaczyć cenę

Przekładniki prądowe (CT)

Przekładniki prądowe (CT) to elementy pomiarowe wykorzystywane w instalacjach PV oraz systemach z monitoringiem i sterowaniem energią. Pozwalają mierzyć prąd w przewodach bez rozpinania obwodu (typowo dzięki rozłącznemu / dzielonemu rdzeniowi), co znacząco ułatwia montaż w istniejących rozdzielnicach. Dane z CT są następnie wykorzystywane przez licznik energii lub falownik do podglądu produkcji/zużycia, bilansu import/eksport oraz funkcji sterowania (np. ograniczenie eksportu, współpraca z systemem zarządzania energią – zależnie od ekosystemu).

Do czego służy przekładnik prądowy w PV?

Przekładnik CT umożliwia pomiar prądu (a w połączeniu z licznikiem – także mocy i energii) w instalacji. Najczęstsze zastosowania:

monitoring zużycia i produkcji (dokładniejsze dane dla instalacji i serwisu),
bilansowanie energii i analiza autokonsumpcji,
funkcje sterowania po stronie falownika/licznika (np. kontrola przepływów energii),
szybki retrofit – montaż na istniejących przewodach dzięki rozłącznemu rdzeniowi.

Co znajdziesz w tej kategorii?

W tej kategorii dostępne są przekładniki prądowe dedykowane do popularnych systemów pomiarowych (m.in. Sofar i SolarEdge) oraz w różnych zakresach prądowych – np. 100 A, 120 A, 200 A, 250 A, 300 A, 1000 A (w zależności od modelu).
Dobór CT zwykle idzie w parze z kompatybilnym licznikiem (np. Sofar Smart Meter 3P lub SolarEdge Modbus – zależnie od rozwiązania).

Jak dobrać przekładnik CT?

Żeby przekładnik działał poprawnie i dawał wiarygodne dane, zwróć uwagę na:

Prąd znamionowy – dobierz do spodziewanego prądu w punkcie pomiaru (z rozsądnym zapasem).
Wymiar wewnętrzny / prześwit – CT musi fizycznie pasować na mierzony przewód/szynę.
Kompatybilność z licznikiem/falownikiem – część CT jest dedykowana konkretnym ekosystemom.
Miejsce montażu – zazwyczaj na przewodzie fazowym w rozdzielnicy; ważna jest orientacja i kierunek (zgodnie z instrukcją urządzenia pomiarowego).

Montaż w praktyce: dlaczego rozłączny rdzeń ma znaczenie?

Modele z rozłącznym (dzielonym) rdzeniem pozwalają zapiąć przekładnik na przewodzie bez jego odłączania, co skraca czas instalacji i ułatwia modernizacje. To szczególnie przydatne w istniejących rozdzielnicach, gdzie dostęp i możliwość przeróbek są ograniczone.

Dobierz CT pod swój system pomiarowy

Jeśli budujesz instalację w ekosystemie konkretnej marki, najbezpieczniej jest dobrać przekładnik „systemowo” – zgodnie z zaleceniami licznika/falownika. W razie wątpliwości wybierz przekładnik według: zakresu A, prześwitu i kompatybilności z Twoim licznikiem.
