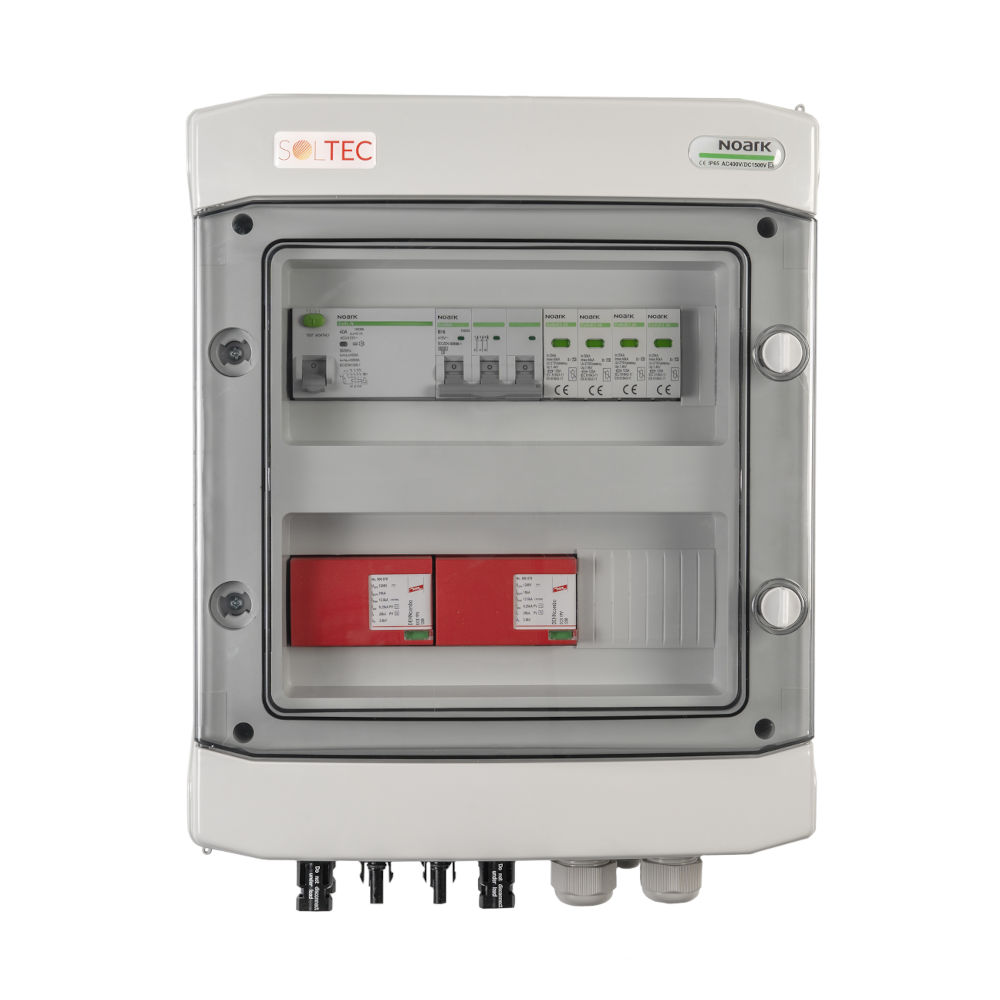

Rozdzielnica RAC RCD 3F T1+T2 DC T1+T2 2/1 to kompletne rozwiązanie zabezpieczające trójfazowe instalacje fotowoltaiczne. Zapewnia skuteczną ochronę obwodów AC i DC przed przepięciami, ochronę obwodów AC przed skutkami zwarć i przeciążeń, a także ochronę przeciwporażeniową dzięki zastosowaniu wyłącznika różnicowoprądowego. Przeznaczona do nowoczesnych instalacji PV – domowych oraz komercyjnych.

Zastosowanie:

• trójfazowe instalacje fotowoltaiczne
• ochrona strony AC i DC falownika
• systemy z 2 MPPT (1 wejście na MPPT)
• montaż natynkowy

Najważniejsze cechy:

• Zabezpieczenie nadprądowe AC 25 A
• Wyłącznik różnicowoprądowy (RCD) – ochrona przeciwporażeniowa
• Kompleksowa ochrona instalacji AC + DC
• Ograniczniki przepięć Typ 1+2 po stronie AC i DC
• Wyłącznik nadprądowy AC – charakterystyka B
• Szczelna obudowa o stopniu ochrony IP65
• Przystosowana do pracy w trudnych warunkach środowiskowych
• Wysokiej jakości aparatura producentów NOARK oraz DEHN

Wyposażenie:

• Wyłącznik nadprądowy AC: NOARK Ex9BN 3P, charakterystyka B, zdolność zwarciowa 6 kA
• Wyłącznik różnicowoprądowy (RCD): NOARK Ex9L-N, typ A, 4P, prąd różnicowy 100 mA
• Ogranicznik przepięć AC: NOARK Ex9UE1+2 12,5 4P 275, Typ 1+2, Iimp 12,5 kA
• Ogranicznik przepięć DC (PV): DEHN Combo 1200 V Typ 1+2, In 20 kA, Ucpv 1200 V
• Termiczna ochrona SPD oraz opcjonalny styk pomocniczy sygnalizujący stan wkładki

Parametry techniczne obudowy:

• Napięcie znamionowe izolacji: 690 V AC / 1000 V DC
• Stopień ochrony: IP65
• Klasa ochronności: II
• Odporność mechaniczna: IK08
• Zakres temperatur pracy: -25°C do +60°C
• Materiał: bezhalogenowy plastik, nadający się do recyklingu
• Szyny montażowe: TH-35
• Szerokość: 12 modułów
• Wymiary: 384 × 319 × 144 mm
• Obudowa z przezroczystymi drzwiami

Dlaczego warto?

Rozdzielnica RAC RCD 3F T1+T2 DC T1+T2 2/1 w wersji SOL‑838 (25 A) to zaawansowane i bezpieczne rozwiązanie, wykonane zgodnie z normami EN 60670 oraz EN 62208. Skutecznie chroni instalację fotowoltaiczną oraz podłączone urządzenia przed przepięciami, zwarciami i porażeniem, stanowiąc idealny wybór dla profesjonalnych instalatorów i wymagających użytkowników.
