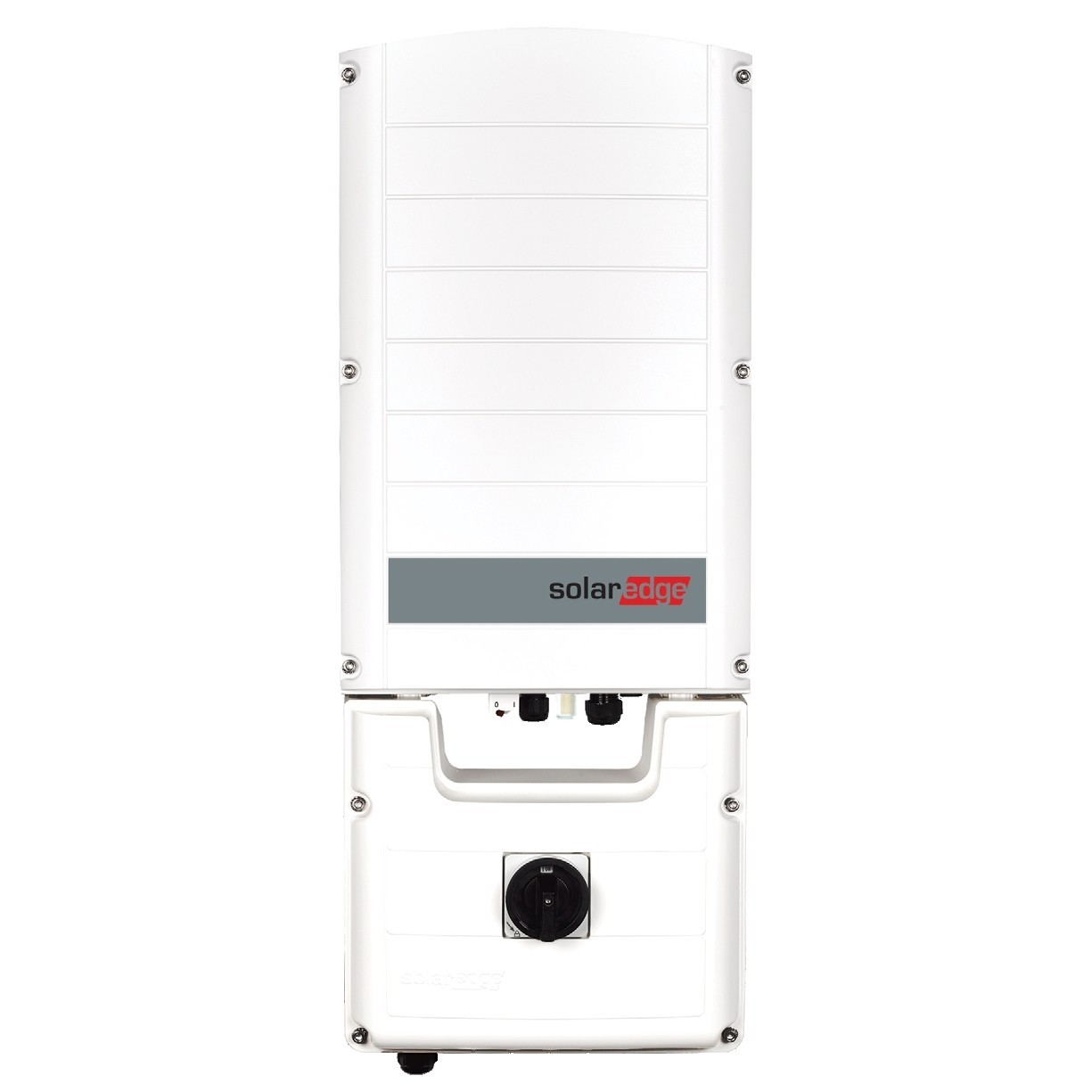

Der SolarEdge SE20K-RW00IBNM4 ist ein dreiphasiger Wechselrichter mit einer Nennleistung von 20 kW, der für gewerbliche Photovoltaikanlagen entwickelt wurde. Das Gerät ist für den Betrieb mit SolarEdge-Leistungsoptimierern ausgelegt, die eine Optimierung der Energieerträge und eine Überwachung der Anlage auf Modulebene ermöglichen.

Der Wechselrichter nutzt eine Architektur mit konstanter DC-Spannung, wodurch längere Modulstränge geplant werden können. Der maximale Wirkungsgrad des Geräts beträgt 98 %. Das Modell eignet sich unter anderem für Anlagen auf Gewerbe-, Industrie- und Landwirtschaftsgebäuden sowie auf öffentlichen Einrichtungen.

Die Ausführung SE20K-RW00IBNM4 ist mit vier Paaren MC4-Steckverbindern und einem integrierten, austauschbaren DC-Überspannungsschutz Typ 2 ausgestattet. Diese Ausführung verfügt nicht über einen integrierten DC-Lasttrennschalter, Strangsicherungen oder einen AC-Überspannungsschutz.

Wichtigste technische Daten:

• AC-Nennausgangsleistung: 20.001 W
• Maximale AC-Scheinausgangsleistung: 20.001 VA
• Maximale PV-Generatorleistung auf der DC-Seite: 35.000 W
• Maximaler Wirkungsgrad: 98 %
• Europäischer Wirkungsgrad: 97,7 %
• Maximale Eingangsspannung: 950 V DC
• Maximaler Eingangsstrom: 29 A
• Maximaler Dauerausgangsstrom: 29 A je Phase
• Gesamtoberschwingungsgehalt: unter 3 %
• Leistungsaufnahme bei Nacht: unter 4 W

Kommunikation und Energiemanagement:

• 2 × RS485 und Ethernet
• Optionale WLAN-Kommunikation mit einem zusätzlichen Modul
• Optionale Mobilfunkkommunikation
• Integrierte Anlagenüberwachung auf Modulebene
• Unterstützung der Einspeisebegrenzung in das öffentliche Netz
• Inbetriebnahme und Konfiguration über die SolarEdge SetApp-App

Sicherheit und Ausführung:

• Integrierter, austauschbarer DC-Überspannungsschutz Typ 2
• Integrierter Schutz vor Lichtbogenfehlern
• Netzüberwachung und Schutz vor Inselbetrieb
• Verpolungsschutz
• Schutzart IP65 – für die Innen- und Außenmontage geeignet
• Betriebstemperaturbereich: -40°C bis +60°C
• Aktive Kühlung mit austauschbarem Lüfter

Montagedaten:

• DC-Eingang: 4 Paare MC4-Steckverbinder
• AC-Kabeldurchmesser: 19–28 mm
• Zulässiger Leiterquerschnitt für AC- und PE-Leiter: 4–16 mm²
• Abmessungen: 550 × 317 × 273 mm
• Gewicht: 32 kg
• Geräuschpegel: unter 62 dBA
• Montagehalterung im Lieferumfang enthalten
• Standard-Herstellergarantie: 12 Jahre, verlängerbar auf 20 Jahre
