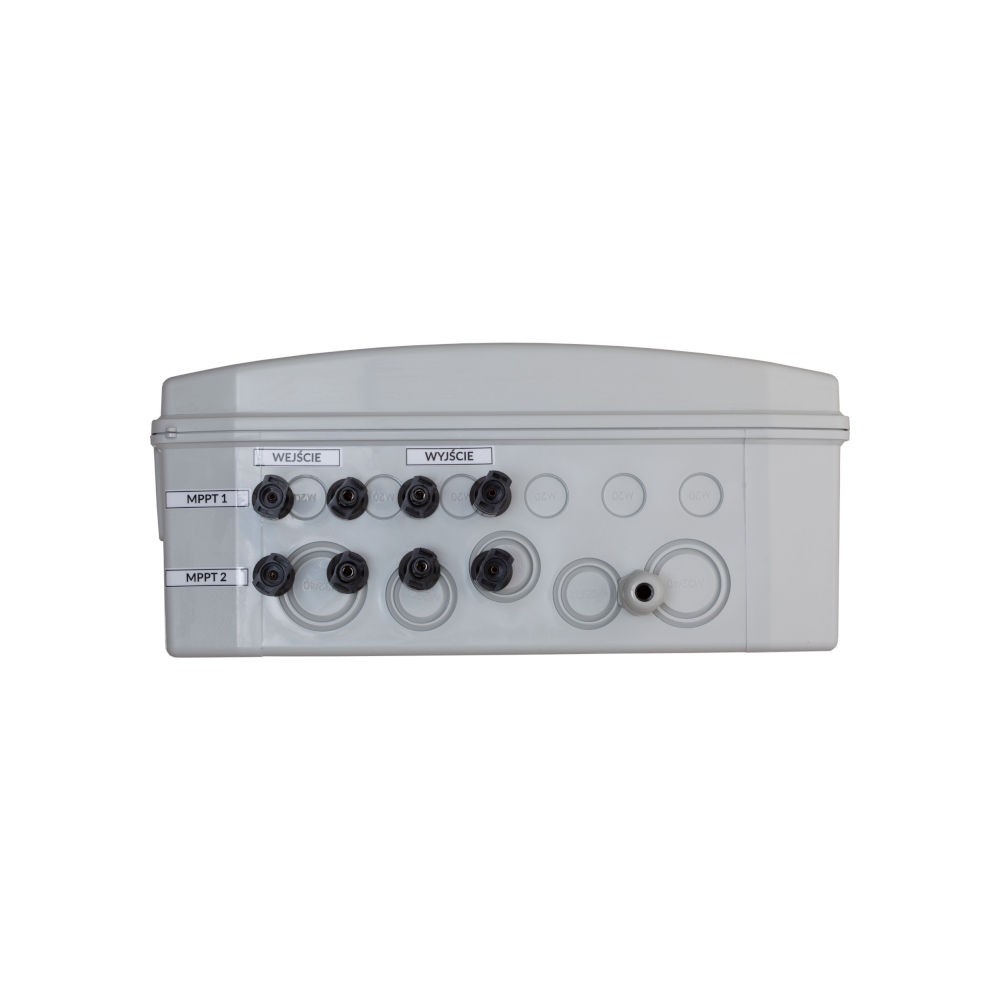

Vorfabrizierter DC‑Verteiler T1+T2 2/1 SOL‑402
Hersteller: iONTEC
INDEX: SOL-402
DC‑Verteilerfeld T1+T2 bietet vollständigen Schutz der DC‑Stromkreise einer Photovoltaikanlage vor Überspannungen. Die Konstruktion ist für die Aufputzmontage geeignet. Der Lieferumfang umfasst das Gehäuse, transparente Tür, TH‑35‑mm‑Hutschiene, N+PE‑Klemmen, Frontabdeckung mit Ausschnitten für Geräte, Kabelverschraubungen, Blindstopfen sowie Montagematerial.
Dieser Verteiler verfügt über 2 MPPT‑Eingänge mit jeweils 1 String.
Elektrische und mechanische Gehäuseparameter:
- Für Aufputzmontage geeignet
- Hergestellt gemäß EN 60670, EN 62208
- Schutzart IP65
- Schutzklasse II
- Bemessungsisolationsspannung Ui: 690 V AC, 1000 V DC
- Glühdrahtprüfung: 650°C
- Schlagfestigkeit: IK08
- Betriebstemperatur: -25°C bis +60°C
- Halogenfreier, recycelbarer Kunststoff

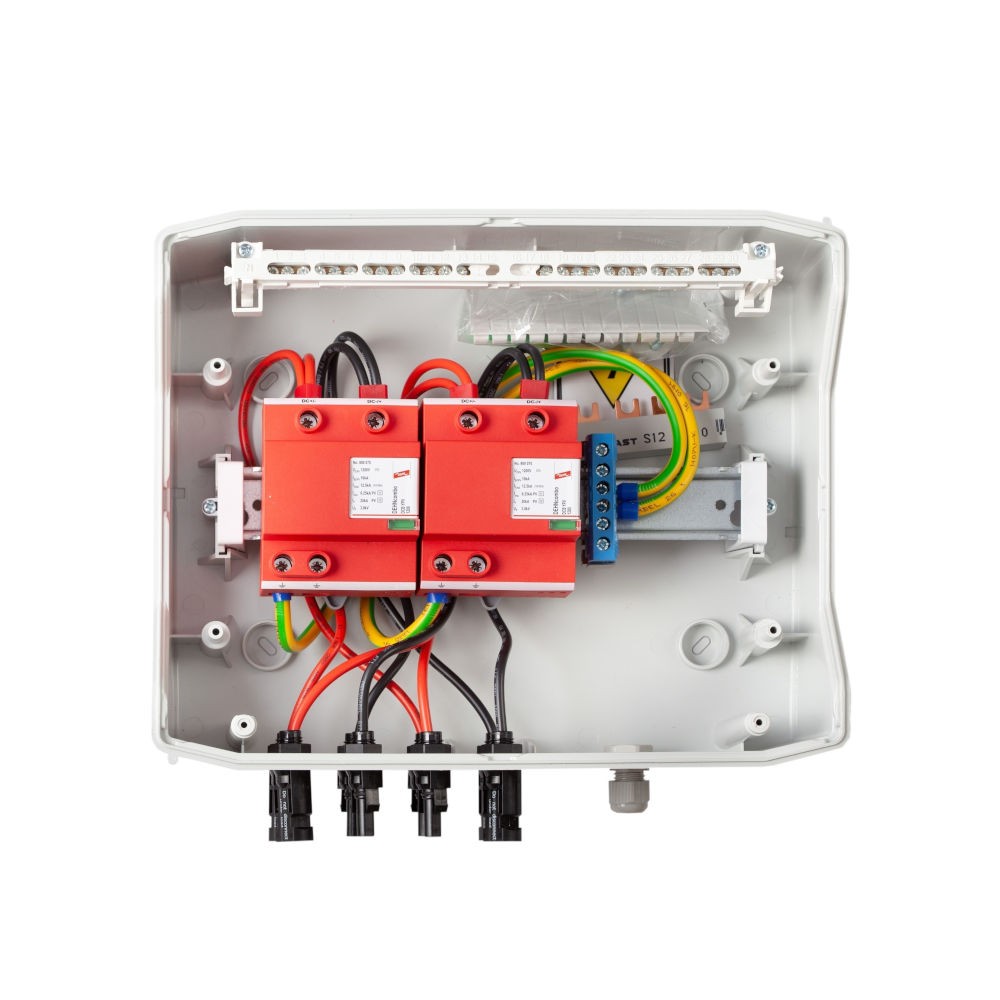

DC‑Überspannungsableiter DEHN Combo 1200 V Typ 1+2:
- PV T1+T2 (Klasse I+II, Typ 1+2, B+C)
- Einsatz gemäß Norm: PN‑HD 60364‑7‑712
- Nennableitstoßstrom In: 20 kA (8/20 μs)
- Spannungsschutzpegel: 3,8 kV
- Baugröße: 4 Module
- Maximale PV‑Spannung Ucpv: 1200 V
- Ansprechzeit tA: 25 ns
- Optionaler Hilfskontakt zur Zustandsanzeige der Steckmodule
| Größe des Stromverteilers: | 12 Felder |
|---|---|
| Anzahl der Strings: | 2 |
| Abmessungen [mm]: | 150 x 320 x 290 |
| Gewicht [kg]: | 2 |
| Art der Sicherung: | DC |
|---|---|
| DC-Begrenzer Typ: | T1+2 |
| Typ des Stromverteilers: | Vorgefertigt |
| Maximale Spannung [V]: | 1000 |
| Anzahl der MPPT: | 2 |
